汽水分离器厂家 新乡汽水分离器厂家

来源:未知  日期:2014-07-19

汽水分离器

型号 HYQF 系列
接口尺寸 DN15-350
接口型号 法兰 -PN16/PN25/PN40
阀体材料 碳钢 WCB/ 不锈钢 -SS304 & SS316
最高工作压力 16BAR/25BAR/40BAR
最高工作温度 300
    典型应用
  HYQF系列汽水分离器适用于去除蒸汽和压缩空气系统中夹带的液滴场合。

    特点
    最高分离效率(干燥度可达到 99.5 % )
    最低压降(约为千分之五);
    结构按压力容器规范设计。

    技术特性
HYQF系列汽水分离器为压力容器结构碳钢或不锈钢设备,接口型式是法兰结构DIN16/DIN25/DIN40

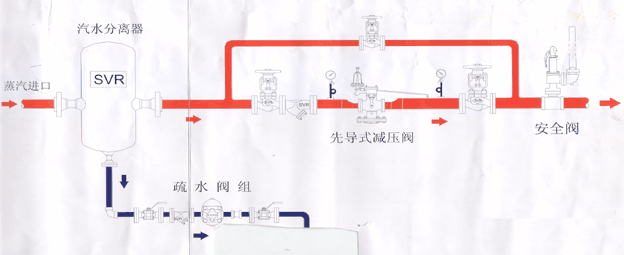

    安装
    HYQF汽水分离器必须安装于水平管线上,排水口垂直向下,所有口径的TDF 汽水离器均带安装支架,可减小管道承载。为确保被分离的液体迅速排放,应在汽水分离器底部的排水口连接合适的一套疏水阀组合(浮球疏水阀)。
汽水分离器应用在存空气的蒸汽系统中时,空气可能会聚积在汽水分离器的上部。此时,应该在排空气阀,则应在空气口上安装塞子。


HYQF-汽水分离器尺寸表(Dimension)
Size A B C D E F
V-1 V-2
DN15 204 130 490 420 100 DN15 DN15
DN20 212 130 550 480 100 DN15 DN15
DN25 260 154 620 550 159 DN15 DN15
DN32 274 178 620 580 159 DN15 DN15
DN40 310 190 810 620 159 DN25 DN20
DN50 310 190 810 650 159 DN25 DN20
DN65 420 252 810 710 219 DN25 DN20
DN80 523 332 900 840 273 DN50 DN20
DN100 574 337 1020 930 325 DN50 DN20
DN125 656 310 1050 960 325 DN50 DN20
DN150 706 347 1100 1010 426 DN50 DN20
DN200 858 459 1500 1400 530 DN50 DN50
DN250 960 615 1975 1880 630 DN50 DN50
DN300 1010 740 2125 2040 630 DN50 DN50
DN350 1100 754 2250 2150 700 DN50 DN50
